Účelem tohoto článku je odstranit nejasnosti ohledně rozlišení kamer a pomoci vám porozumět tomu, kolik paměti je potřeba k záznamu videa v určitém rozlišení.

Označení kvality obrazu používané ve standardech (IP, HD-TVI, AHD)

Rozlišení („rozlišení“ záznamu nebo „velikost snímku“ videa) je určeno počtem pixelů (bodů), když je obraz digitalizován (vodorovně a svisle).

Označení "Mp, Mpx, Mp" (1 Mp; 1,3 Mpx; 2,1 Mp)

MP je celkový počet megapixelů (milionů bodů) získaný vynásobením počtu sloupců (horizontálních bodů) počtem řádků (vertikálních bodů). Například pro 1080p fotoaparát: 1920 sloupců vynásobených 1080 řádky a dostaneme 2MP (přesněji 2,07MP, ale obvykle označované jako 2MP nebo 2,1MP).

Označení "p" (720p, 960p, 1080p, 2160p)

Číslo se symbolem "p" odpovídá celkovému počtu řádků v tomto videu (počet bodů v rámečku vertikálně). Například video označované jako 720p obsahuje 720 řádků pixelů (s celkovou plochou 1,3 Mp). Video označované jako 1080p obsahuje 1080 řádků pixelů (pro celkovou plochu 2,1 Mp). Konečně video označované jako 2160p obsahuje 2160 řádků pixelů (pro celkovou plochu 8,3 Mp).

Ikona "p" sama o sobě označuje progresivní skenování (na rozdíl od prokládaného). V současné době mají téměř všechny kamery progresivního skenování, takže ikona „p“ v tomto smyslu již nehraje zvláštní roli.

Označení H a K (960H, 2K, 4K)

Označení "H a K" udává počet sloupců (vodorovných bodů), vyjádřeno H - v jednotkách, K - v tisících a zaokrouhleno. Například video označené 4K obsahuje asi 4000 sloupců pixelů. Ve skutečnosti 4K video obsahuje buď 3840 sloupců nebo 4096 sloupců, i když ve video dohledu je to téměř vždy 3840.

Označení kvality videa používané ve starších analogových video monitorovacích systémech (D1, DCIF, 2CIF, CIF, QCIF, 380TVL, 420TVL, 480TVL, 560TVL, 600TVL, 800TVL, 1000TVL) převod na megapixely a jejich rozdíly

TVL (televizní čáry) je zajímavá měrná jednotka, určená testovacími tabulkami během testování fotoaparátu a udává počet svislých čar (viditelných přechodů jasu) v záběru. Ve skutečnosti se jedná o počet pixelů podél horizontálního snímku vynásobený faktorem 0,65 (aby se vzala v úvahu nevyhnutelná ztráta jasnosti v procesu konverze a zpracování video signálu). Vertikální rozlišení v pixelech je pevně stanoveno počtem řádků v televizní normě (576 v evropském a 480 v americkém) a nemění se v závislosti na rozlišení fotoaparátu deklarovaném výrobcem. Rozlišení větší než 420 TVL, přenášené v obvyklém analogovém televizním standardu, lze proto nazvat ne zcela spravedlivé, protože poskytují zvýšenou čistotu pouze horizontálně.

D1 - "full" frame, velikost obrazu 704x576 - umožňuje získat maximální kvalitu obrazu při použití analogové kamery s vysokým rozlišením (více než 540 TVL)

DCIF - "prodloužený" rámeček, velikost obrázku 528x384. Oproti D1 se vyznačuje 30% ztrátou původních informací.

2CIF - "dlouhý" rám, velikost obrázku 704x288 - je použito jedno obrazové pole, ale s maximálním horizontálním rozlišením. Vyznačuje se dobrým horizontálním rozlišením a umožňuje snížit objem vytvářeného archivu téměř 2x oproti D1. Nízké vertikální rozlišení však neumožňuje nahrávání videa v úzkých zónách dozoru (sledování podél koridoru). Používá se hlavně pro panoramatický výhled.

CIF - "čtvrťový" rámeček, velikost obrázku 352x288 - zkrácené pole. Obvykle se používá pouze při monitorování přes síť s omezenou šířkou pásma kanálu a také při registraci obecné situace s malými pozorovacími oblastmi (od 3 do 5 m). Malý objem videostreamu zároveň umožňuje dramaticky prodloužit dobu trvání archivu.

QCIF - velikost obrazu 176x144 - používá se pouze pro monitorování sítě přes nízkorychlostní komunikační kanály s tokem až 56-128 Kbps. O kvalitě obrazu lze říci pouze to, že „je vidět nějaký druh pohybu“, a nic víc.

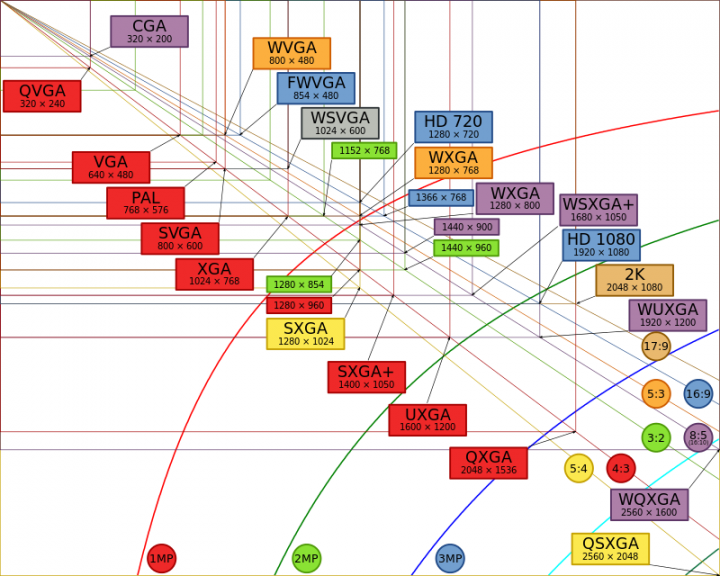

Seznam všech (primárních a středních) obrazových formátů videa s horizontální a vertikální velikostí snímku v pixelech a celkovou plochou snímku v kilopixelech a megapixelech
